1 民用建（构）筑物防雷防静电装置安全检测部位及检测点的确定
1.1 建（构） 筑物外部屋面设施
1.1.1 建（构）筑物接闪带、接闪网
依据相关规范规定的应设立的引下线或接地点的数量，即为检测点数量。 操作中宜首先将建筑物每个凸角确定为必须检测点，再根据检测点间距确定中间检测点， 使两检测点之间的距离不大于各类防雷
建（构）筑物的引下线布设间距。
表1 建（构）筑物屋面接闪带（网）检测点确定
|
建筑物防雷类别
|
检测部位
|
两检测点间
|
检测点确定方法
|
|
一类
|
建筑物屋面接闪带（网）与
引下线连接处。
|
≤12m
|
首先确定建筑凸
角，再确定中间检测
点。
|
|
二类
|
≤18m
|
|
三类
|
≤25m
|
1.1.2 引下线
引下线每根确定1个检测点； 断接卡每个确定2个检测点。

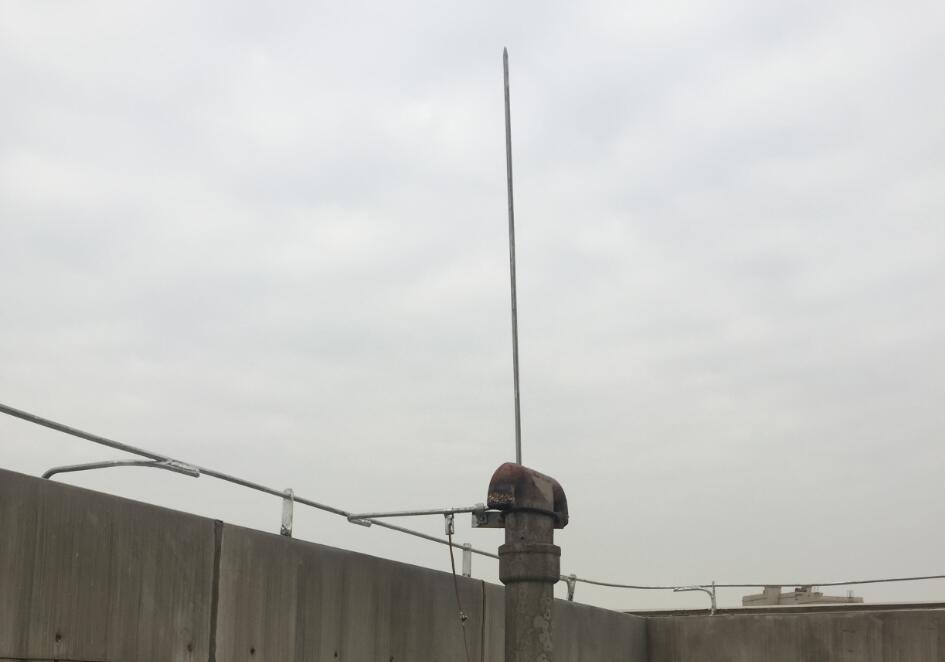

1.1.3 建（构）筑物屋面的接闪杆（塔）、水箱、放散管、通风管、 风机、金属管道、太阳能热水器、金属构件等按以上独立设施的数量每个确定1个检测点。当以上设备有法兰盘或螺接点时，法兰盘和螺接点数量即为增加的检测点数量。
1.1.4 建（构）筑物上的金属防护栏、广告牌、金属门窗、玻璃幕墙的金属框架、防晒棚、 装饰物等根据其结构、形状， 按照表1确定检测点。
1.2 进出建筑物设施
1.2.1 进出和连接建（构）筑物的各类金属管、呼吸管、金属通风管及其它金属物体金属管应在两端各确定1个检测点，当两检测点的间距每大于25m时增加1个检测点，使两检测点的间距不大于25m；呼吸管和金属通风管应根据其数量每个确定1个检测点；其它金属物体应按接地点的数量确定检测点。
1.2.2 穿线金属管、线（槽、桥、架）等建筑物内附属设施
依照检测对象的结构和布设情况，根据其端头、拐角、分叉和接口的数量每个确定1个检测点， 当两检测点的间距每大于25m时增加1个检测点，使两检测点的间距不大于25m。
1.3 建筑物内部设施
1.3.1 管道井、线路井中金属设施从入口开始至大楼顶层终端，按每井每两层确定1个检测点，两检测点间距大于12m时， 中间应增加1个检测点。
.......................
|
